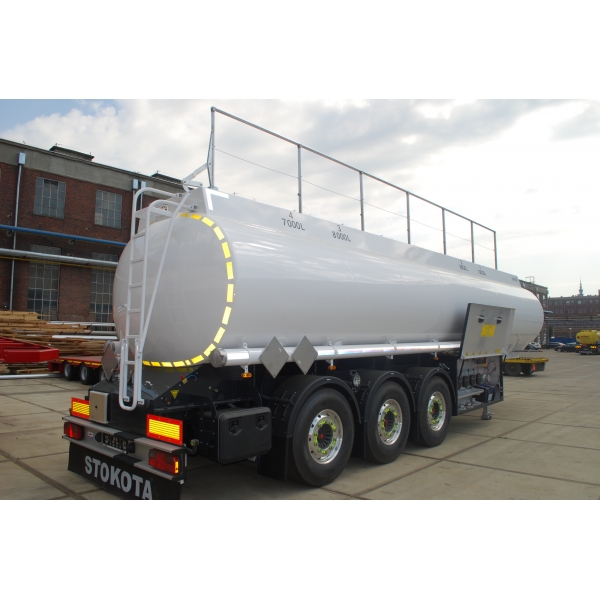

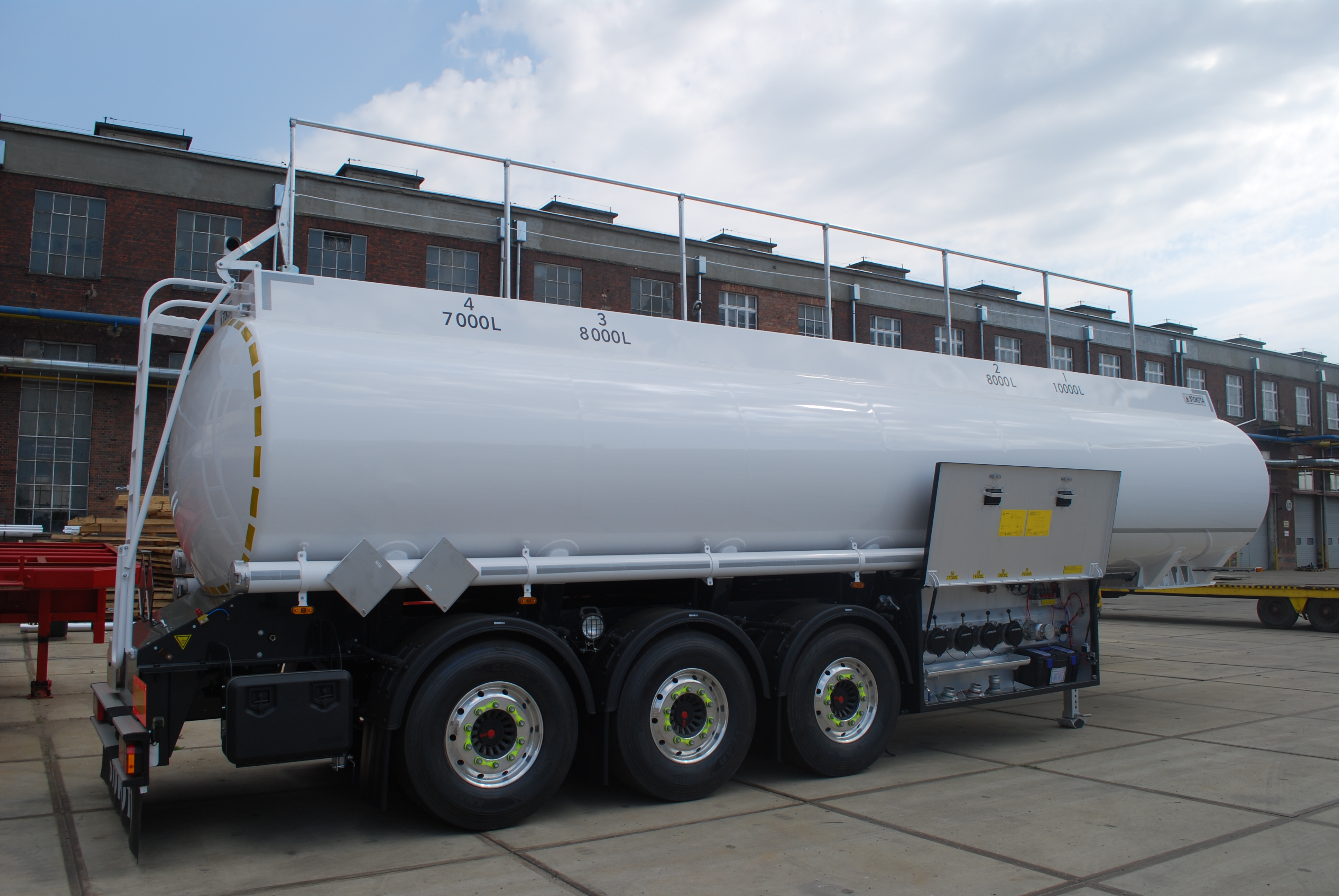

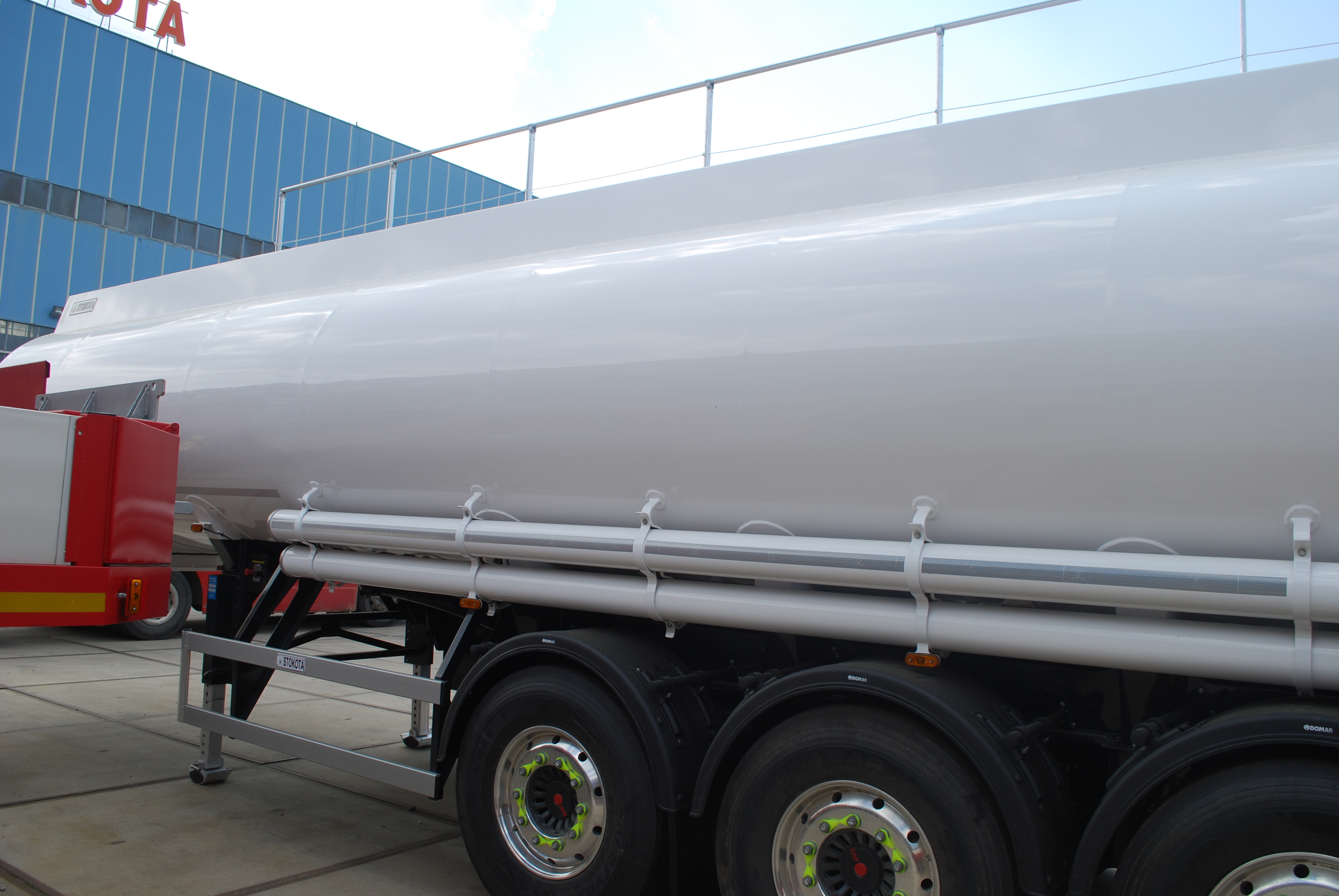

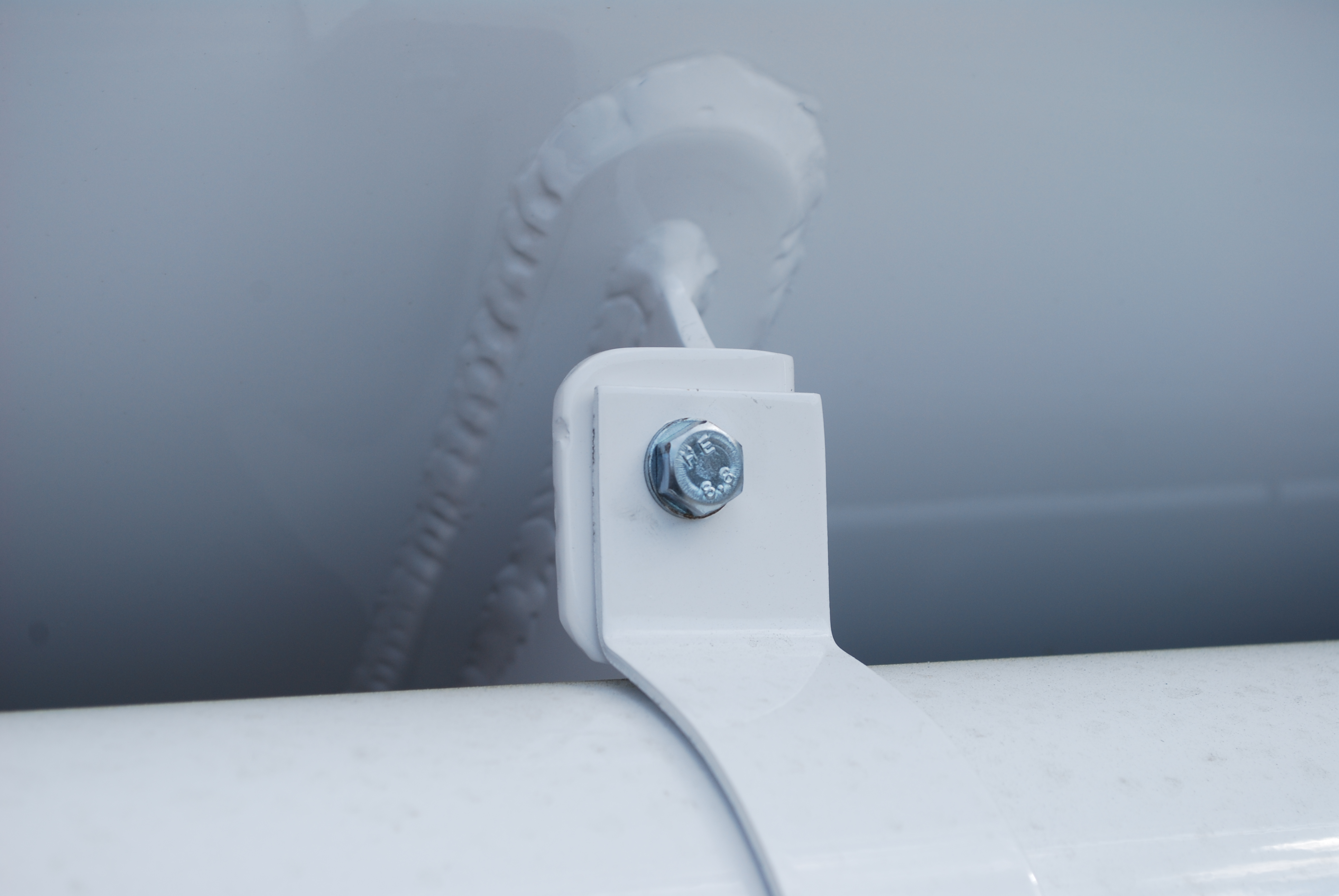

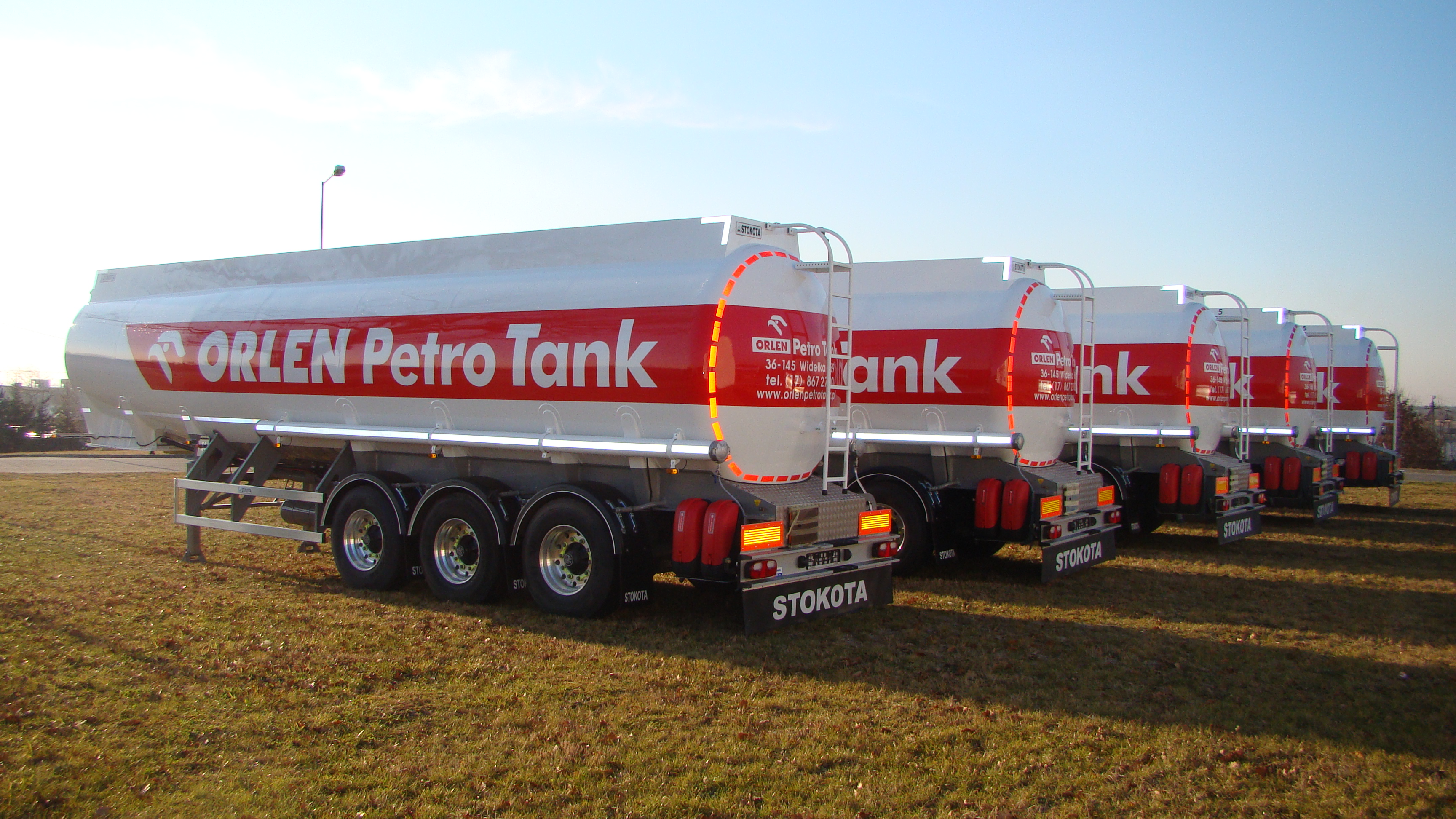

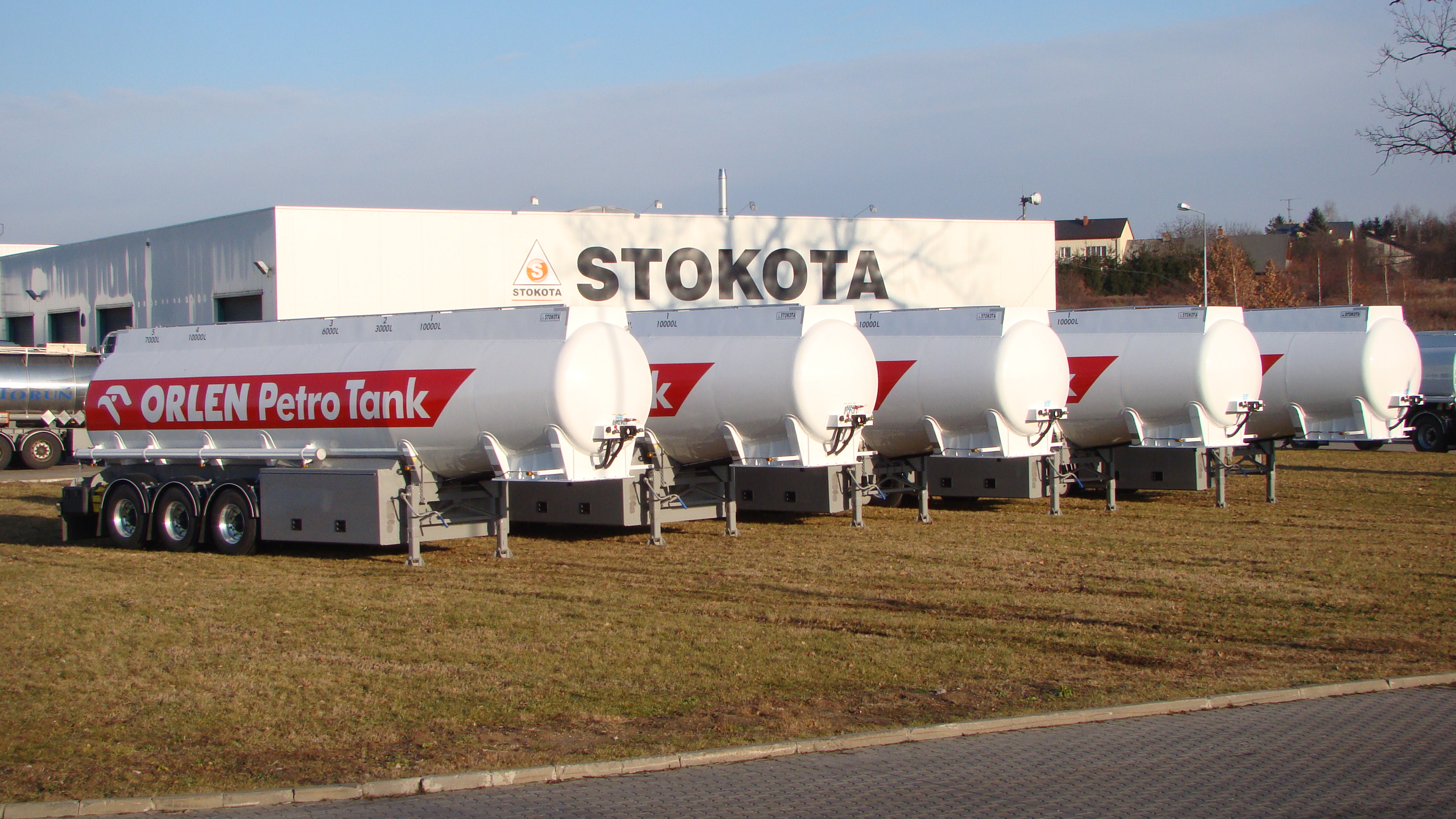

ПОЛУПРИЦЕП-ЦИСТЕРНА STOKOTA тип OVALLIGHT-30м 3

ПОЛУПРИЦЕП-ЦИСТЕРНА STOKOTA тип OVALLIGHT-30 м3

Производитель: STOKOTA
Модель: ПОЛУПРИЦЕП-ЦИСТЕРНА STOKOTA тип OVALLIGHT-30 м3
Артикул: [1]

Описание

ПОЛУПРИЦЕП-ЦИСТЕРНА STOKOTA тип OVALLIGHT-30 м3

Полуприцеп служит для перевозки нефтепродуктов (Класс 3, согласно ADR)

Условия и режим эксплуатации - Транспортировка/временное хранение светлых нефтепродуктов, спирта и минерального масла (3 класс ADR) по автодорогам общего пользования в городском и междугороднем сообщении, в тяжелых дорожных условиях.

Основные технические характеристики

Соответствие ADR - Конструкция согласно ADR
Код цистерны - LGBF
Геометрический (полезный) объем,л - 30000
Общая длина (L), мм - 10800
Общая ширина (W), мм - 2550
Общая высота (H), мм - 3150
высота ССУ, мм - 1200
Колесная база (WB), мм - 6425
Расстояние между осями (CA), мм - 1310
Максимальная нагрузка на тележку автоцистерны, кг - 27000
Нагрузка на ССУ, кг - 12000
Снаряженная масса, кг - 6000
Масса транспортируемого продукта, кг - 29000

Резервуар

Материал - Алюминиевый сплав
Разрез - Эллиптический
Толщина стенок, мм - Минимум 5
Толщина перегородок и волнорезов, мм - Минимум 5
Толщина днища, мм - Минимум 5
Рабочее давление - Атмосферное
Пробное давление - 0,030 Мпа
Количество секций - 4
Объем секций - 9/7/8/6
Общий полезный объем, л - 30000

Объем на расширение - Не менее 4 % в каждой камере

Противоскользящее покрытие - Антискользящие наклейки на верхней площадке резервуара с правой стороны по ходу движения и между люками;

Лестница - Лестница с антискользящими насечками на ступеньках с расположением в задней части цистерны справой стороны по ходу движения;

Барьер - Складные алюминиевые поручни (с тросовой перемычкой посередине) с устройством подъема и фиксации в рабочее положение с уровня земли. Расположение - с левой стороны по ходу движения;

Дренажная система - 2 дренажных трубы, проходящие вертикально через резервуар, расположенные в задней части. Вывод слива дренажа в нижней задней части резервуара с запором на шаровые краны 1,5‛;

Оборудование каждой камеры:

Основной люк - Диаметр DN 500. Устройство снятия люка предназначено для пломбировки. Материал – алюминиевый сплав ( мapкa Technometal)

Люк для загрузки - Заливная горловина с люком диаметром 250 мм, оборудованная крышкой с устройством быстрого открытия и закрытия, предназначенная для пломбировки.
Материал – алюминиевый сплав;

Воздухоотводящий клапан - Воздухоотводящий клапан с расположением на люке камеры. Устройство снятия клапана предназначено для пломбировки.

Указатель уровня топлива - Калибровочная планка. Калибровочная планка должна быть закреплена сварным методом и конструкция должна быть жесткой;

Маркировка - Обозначение номера и полезного объема камеры на крышке люка в виде таблички на заклепках;

Система загрузки

Способ загрузки - Через верхнюю горловину каждой камеры гравитационным способом;

Оборудование для загрузки - Смотреть пункт загрузки

Система разгрузки

Способ разгрузки - Через сливные выходы топливопроводов в разгрузочном шкафу гравитационным методом

Оборудование для разгрузки - 4‛ донный клапан марки Technometal на каждой камере с пневматическим управлением на пульте в разгрузочном шкафу. С возможностью открытия и закрытия вручную (механическим путем) в случае аварийной ситуации; 4‛ трубопроводы от каждой камеры, выведенные в разгрузочный шкаф. Материал: алюминий; 4‛ компенсаторы на каждом трубопроводе, для устранения опасности в случае удара, а также для устранения вибрации от шасси к трубопроводу; Шаровый кран с окном контроля на каждом выходе трубопровода. Устройство снятия крана предназначено для пломбировки; 3‛ соединение типа CAMLOCK на каждом выходе топливопровода после шарового крана. Тип соединения F3 или А3. Устройство снятия соединения предназначено для пломбировки; 3‛ заглушка типа CAMLOCK на конце каждой линии разгрузки. Тип DC3; 6 позиционные маркеры топлива над каждым выходом трубопровода; Маркировка: номер и полезный объем

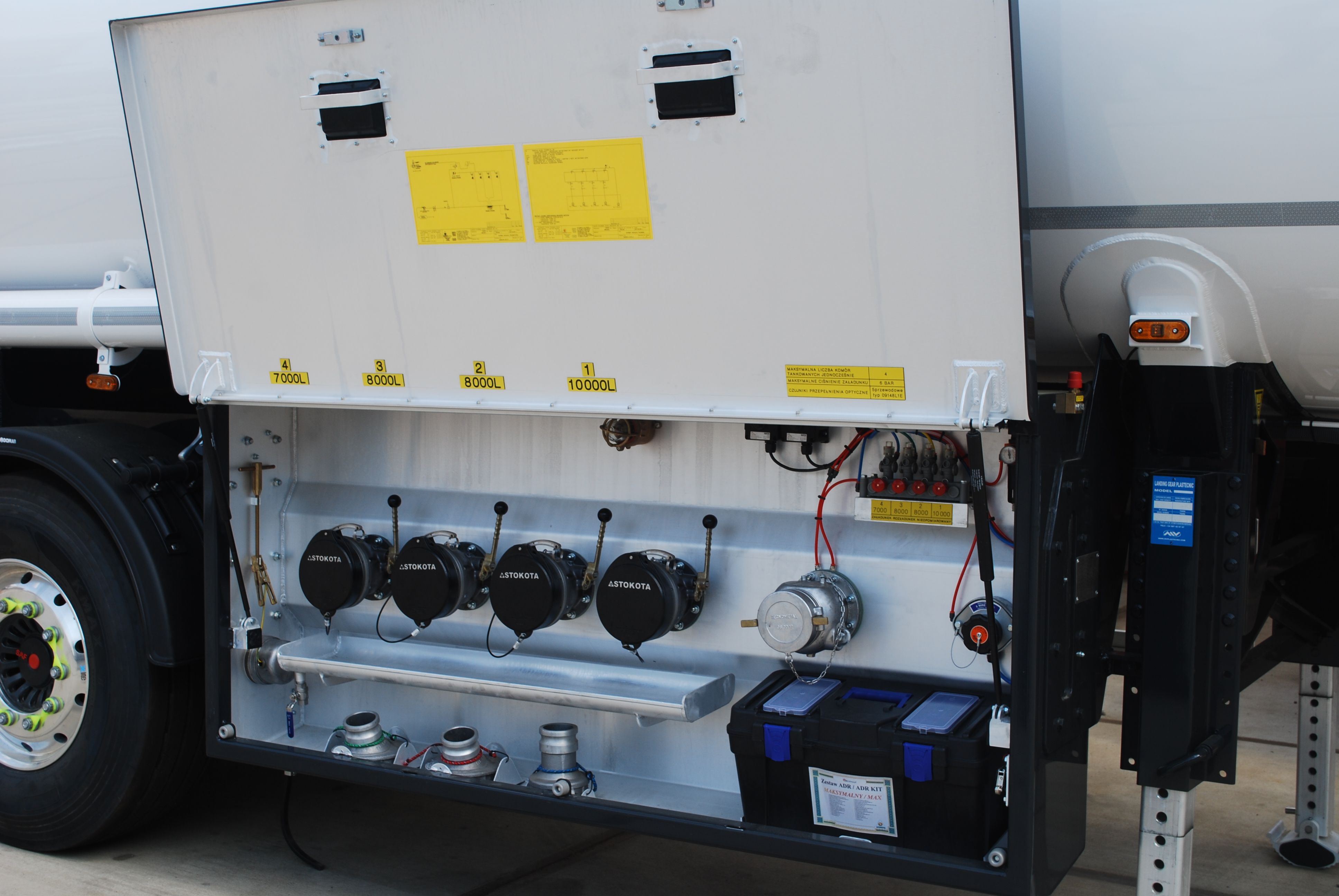

Шкаф разгрузки

Расположение - С левой стороны по ходу движения от центру резервуара;

Крепление к резервуару - На усмотрение поставщика. Должна быть обеспечена надежность крепления и отсутствие повреждений.

Доступ к шкафу разгрузки - Антивандальные двери шкафа с устройством закрытия на замок. Устройство открытия двери шкафа предназначено для пломбировки;

Оборудование шкафа разгрузки - Система разгрузки согласно пункта 6.2.;
Пульт управления донными клапанами с устройством контроля давления в пневматической системе;
Дренажный выход с запором на шаровый кран 1,5‛; - Лампа во взрывобезопасном исполнении. Выключатель для лампы;
Крепление для лопаты на задней стенке шкафа; - Катушка заземления и штырь заземления;

Размеры шкафа разгрузки - На усмотрение поставщика.

Система заземления

Точки заземления на резервуаре - 4 точки заземления (2 точки справа и 2 точки слева) в виде пластин из цветного металла с вваренным болтом М10 с зажимом на болту в виде гайки – «барашка»;
Маркировка: в виде специального знака с указанием на точку заземления;

Катушка заземления - 20 м медный трос заземления на катушке;
Расположение: в шкафу разгрузки;

Штырь заземления - длина штыря 500 мм; - из твердого металла; - сварным болтом М10 в районе ручки; ручка с плоской площадкой для удара по ней в случае забивания в землю;
Расположение: в шкафу разгрузки на специальном креплении на стенке;

Заземление ходовой части - Каждая ось заземлена к шасси;

Заземление во время движения - Токоотводящая лента со специальным креплением с возможностью регулировки длины ленты при износе

Шасси, ходовая система, сцепное и опорное устройство

Шасси - Полное стальное шасси

Оси - 3х-осный агрегат SAF HD;
Грузоподъемность 9 тонн 1 ось;
Автоматическое подъемное устройство передней оси;

Тормозная система - дисковые тормоза;
EBS 4S/2M с функцией RSS, с датчиками нагрузки на ось;
2-х контурная пневматическая система, выполненная согласно регламента 13;
Стояночный тормоз действует на 2 оси;
Воздушные компрессоры (алюминиевые);

Подвеска - Пневматическая подвеска; - Устройство регулировки уровня шасси (рамы);

Колесные диски - 6+1 шт. (стальные)

Автошины - 6+1 автошина GOODYEAR 385/65 R22,5;
Назначение модели: для региональных перевозок;

Крылья и брызговики - Пластиковые крылья с брызговиками на каждую ось с откидными грязеотталкивающими щитками;
Брызговик на заднем бампере во всю ширину;

Сцепной шкворень - Стандартный съемный сцепной шкворень 2

Опорное устройство - Марка – Weweler;
2 стандартных упорных домкрата, грузоподъемностью 24 тн, 2-х скоростная система;
Возможность подпора груженного полуприцепа-цистерны;
Рычаг управления с правой стороны;

Электрооборудование

Комплексное электрооборудование в противовзрывной защите в соответствии с нормами GGVS и ADR;

24 В, питание с системы тягача, в соответствии с ADR;

Подключение: 15 полюсное в стандарте ISO 12098, установленное на переднем днище;

Передние, боковые и задние габаритные огни; - В габаритных огнях - лампы светодиоды;

Задние блок-фары;

Другое оборудование

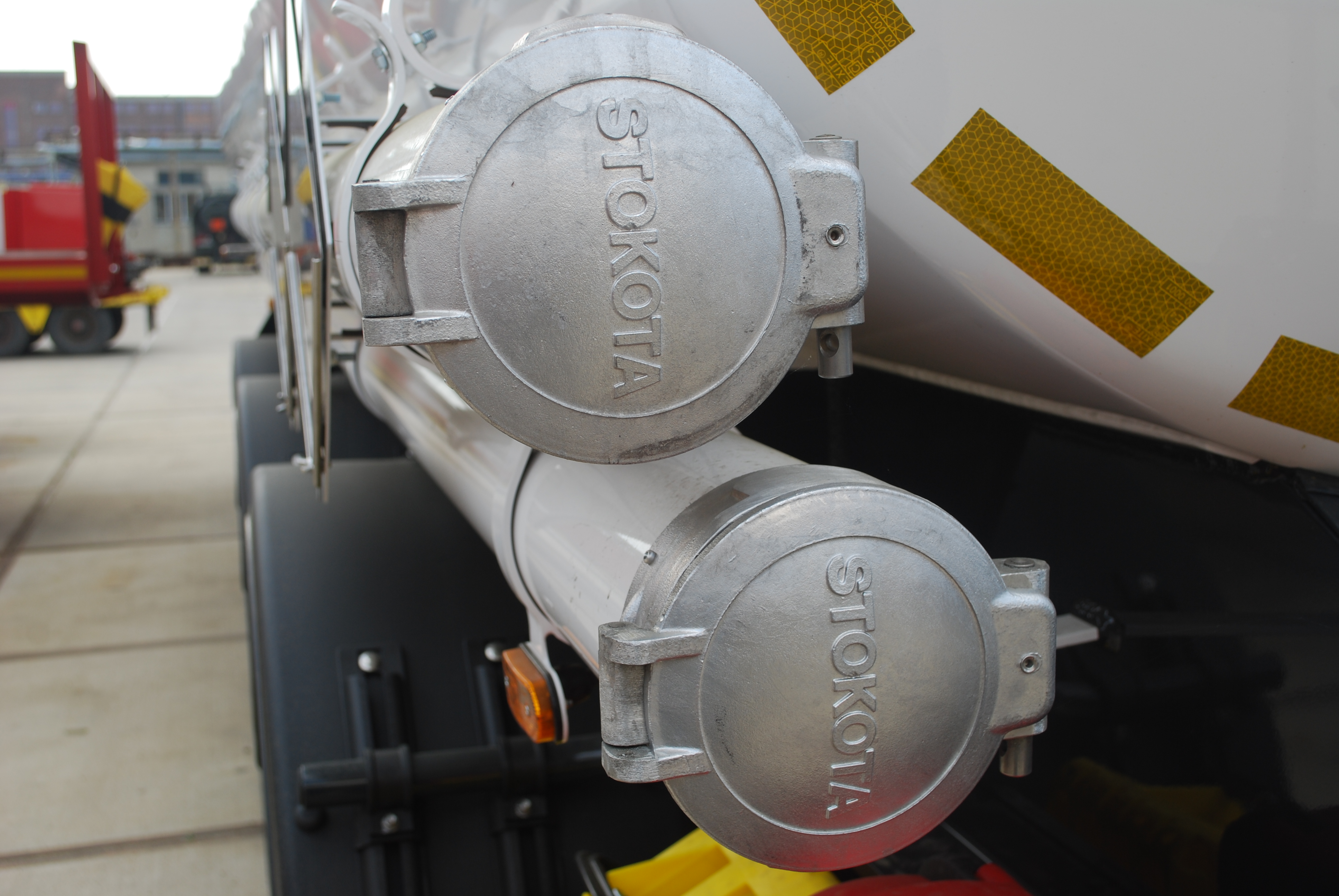

Футляры для укладки рукавов - 2 пластиковых футляра для укладки сливных рукавов, расположенные с левой и правой стороны;металлические крышки из цветного металла с обеих сторон (открытие футляров спереди и сзади); на металлических крышках устройство для закрытия;

Рукава для выгрузки - 2 напорно-всасывающих рукава предназначенные для разгрузки нефтепродуктов с быстро съемными соединениями типа Сamloсk (тип С3); - Длина: 2 х 6 м - Диаметр 80 мм;

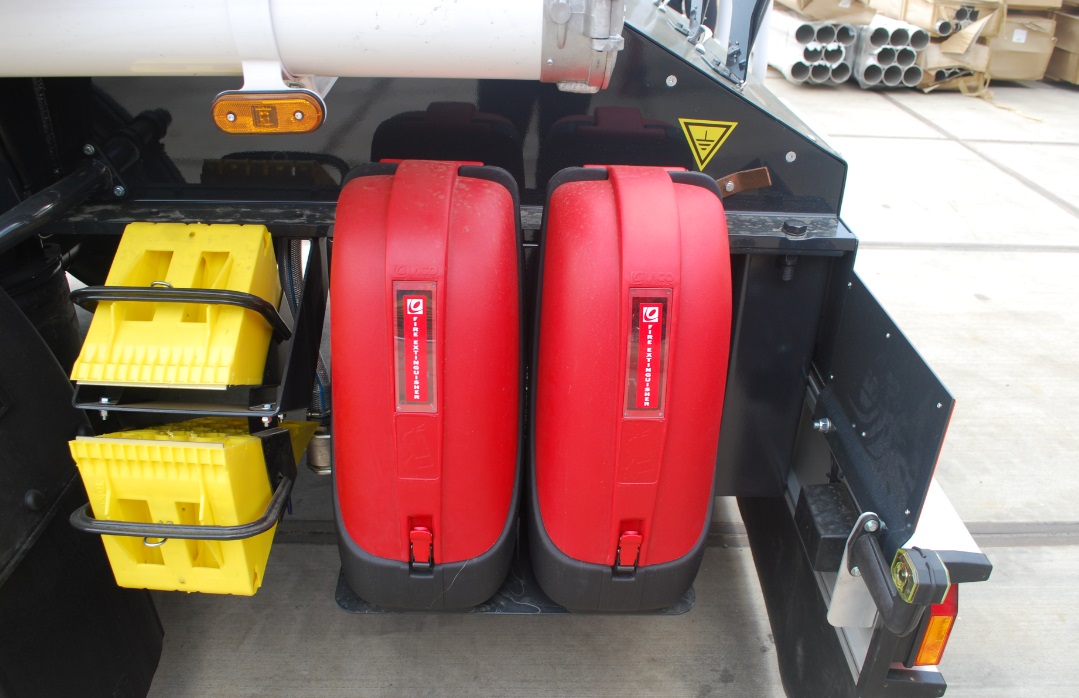

Противооткатные упоры - 2 противооткатных упора (башмака) в держателях; - Расположение: на шасси по выбору поставщика;

Огнетушители - 2 огнетушителя ОП-6; - 2 специальных ящика для огнетушителей (красного цвета); - Расположение: с левой и правой стороны полуприцепа по выбору поставщика;

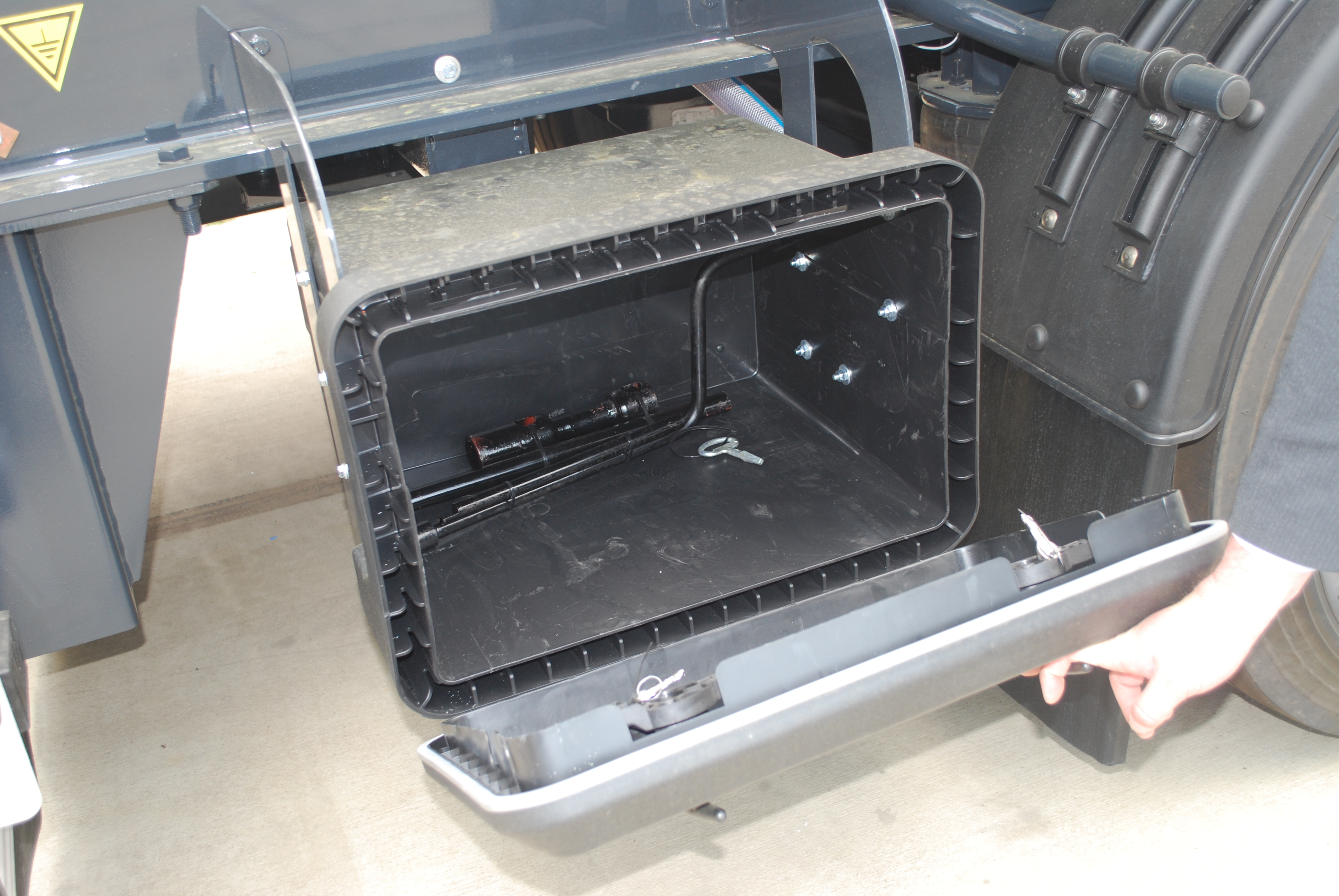

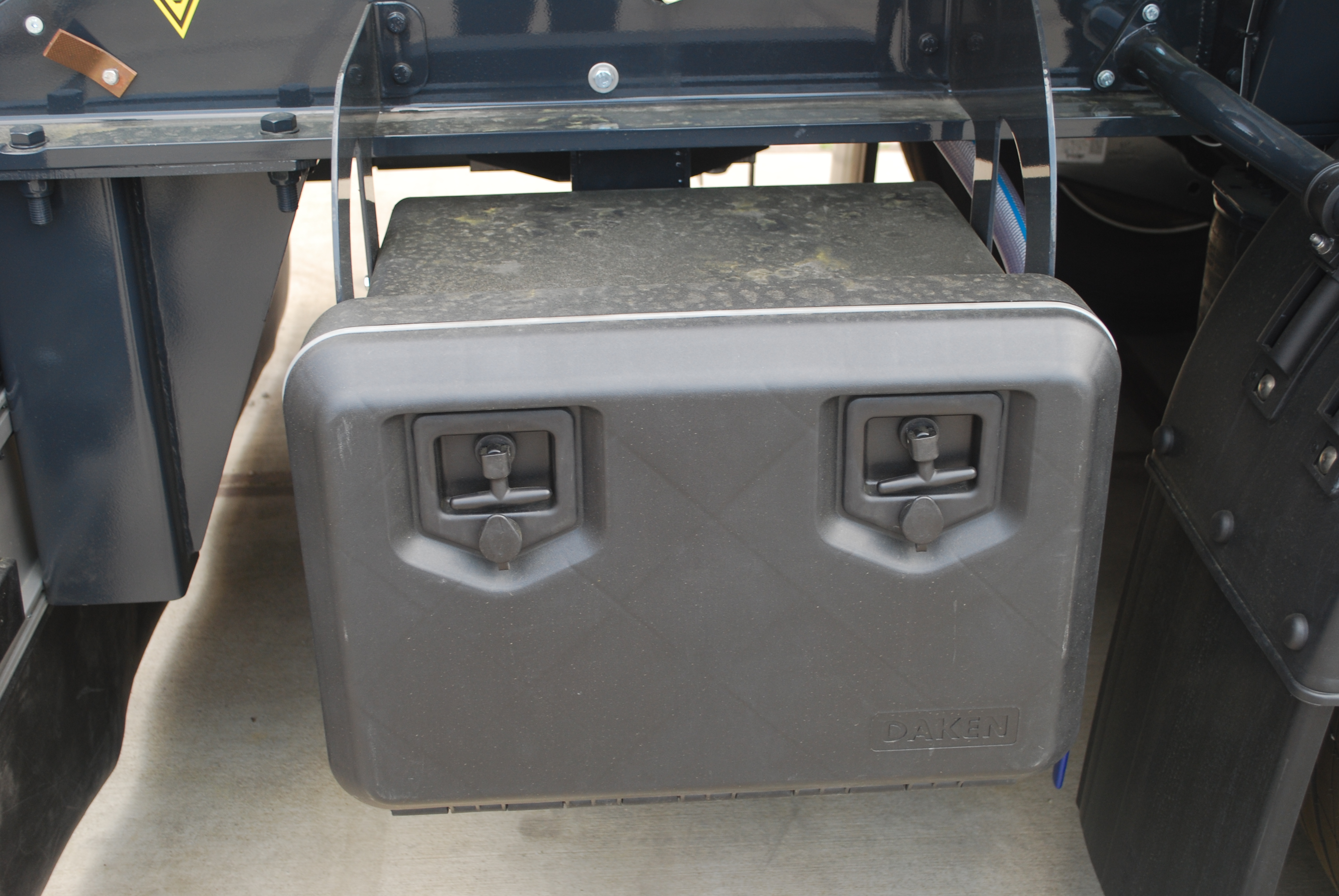

Ящик для инструментов - 1 пластиковый ящик для инструментов и оборудования; - Размеры: 600 х 400 х 400 (мм); - Расположение: на шасси по выбору поставщика;

Ящик для песка - 1 ящик для песка; - Объем – 20л; - Расположение: на шасси по выбору поставщика;

Емкость для воды и умывания - Специальный пластиковый бачок для воды (с приспособлением для умывания); - Расположение: на шасси по выбору поставщика;

Комплект ADR -1 комплект ADR (класс 3) в специальном ящике со средствами индивидуальной защиты; -Расположение: по выбору поставщика;

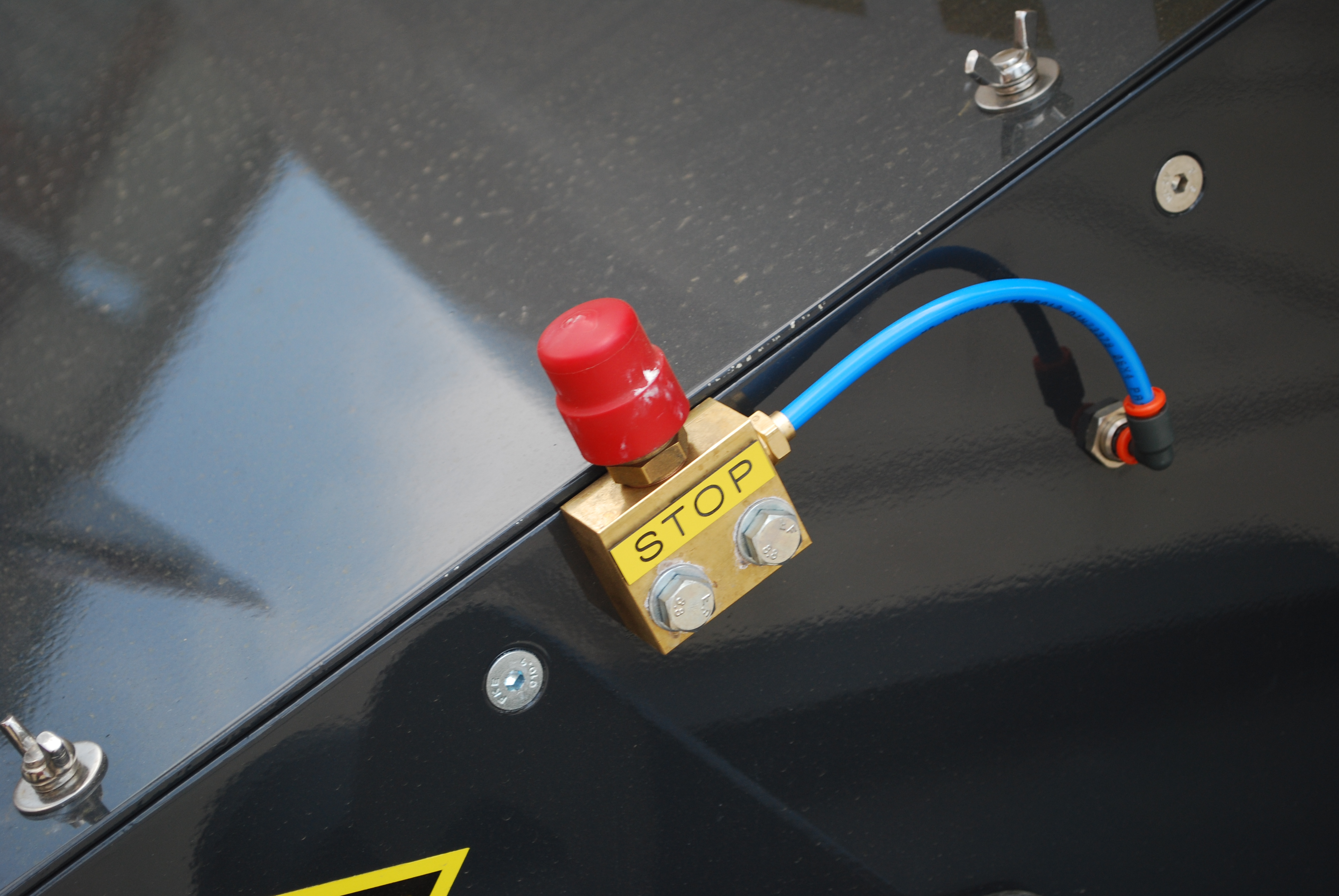

Аварийные выключатели для одновременного закрытия всех донных клапанов - 1 аварийный выключатель , расположенный вблизи шкафа разгрузки или в шкафу разгрузки; - 1 аварийный выключатель, расположенный на верхней площадке резервуара;

Боковая защита - Боковая противоподкатная защита с левой стороны по ходу движения; - Материал: полированный алюминий

Задняя защита - Задний противоподкатный бампер с интегрированными фонарями; - Материал: алюминий

Система рекуперации - Подготовка к установке системы рекуперации

Маркировка

Информационные таблицы опасного груза - 1 универсальная вставная табличка с держателем, установленная в задней части полуприцепа-цистерны для 2-х видов нефтепродуктов; - Наименование нефтепродуктов: 30/1202 и 33/1203;

Знак опасности - 2 самоклеющихся знака опасности «Класс 3» с левой и с правой стороны цистерны; - 1 знак опасности «Класс 3» на алюминиевой пластине в держателе, установленный в задней части цистерны;

Знак угроза для окружающей среды - 2 самоклеющихся знака «Угроза для окружающей среды» с левой и правой стороны цистерны; - 1 знак опасности «Угроза для окружающей среды» на алюминиевой пластине в держателе, установленный в задней части цистерны;

Знак «длинномерное транспортное средство» - 1 знак «LONG VEHICLE» со светоотражаемыми пластиковыми элементами, расположенный в задней части полуприцепа-цистерны;

Покраска

Травление Все алюминиевые части перед покраской подвергаются химической протравке;

Металлизация Все стальные части перед покраской подвергаются пескоструйной обработке и металлизации;

Поверхностная покраска Транспортное средство окрашивается двухкомпонентными эпоксидными красками;

Цвета Цвета согласно RAL и FLN;

Количество цветов - 1 цвет для шасси и его компонентов; 1 цвет для резервуара

Предоставляемая гарантия

Герметичность цистерны, сварные швы и детали, оборудование цистерны, окраска цистерны - 24 месяца

Запорная арматура - 24 месяца

Ходовая часть - Согласно завода-изготовителя (SAF)

Технические испытания

Технические испытания - Гидравлический тест в соответствии с ADR; Рентгеноскопия сварочных швов;

Документация

Выдается пакет документов: Технический паспорт; Руководство по эксплуатации и обслуживанию; Электрическая схема; Пневматическая схема; Сервисная книжка; Паспорт транспортного средства (ПТС); Копия одобрения типа ТС для использования в РФ
